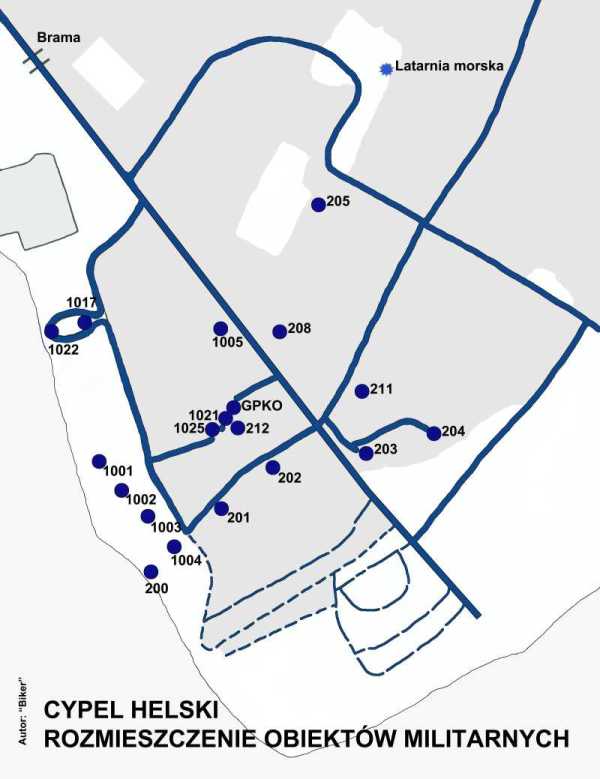

Szkic lokalizacji obiektów militarnych na Cyplu w 2004 roku

Autor: Biker - ©2004 (według rysunku Arkadiusza Woźniakowskiego)

Na Cypel wchodzimy przedłużeniem ul.Wiejskiej - ulicą Kuracyjną i dalej przez nieistniejącą już bramę wojskową w górnej części szkicu.

  • 200 - ruiny przedwojennego stanowiska nr 1 bat. Laskowskiego 152,4 mm.
    armataarmataarmataarmata ... tutaj więcej o baterii Laskowskiego ...
  • 201 - stanowisko nr 2 bat.Laskowskiego - po wojnie, od 1948 stanowisko nr 201 armaty 130 mm.
  • 202 - stanowisko nr 3 bat.Laskowskiego - po wojnie, od 1948 stanowisko nr 202 armaty 130 mm.
  • 203 - stanowisko nr 4 bat.Laskowskiego - po wojnie, od 1948 stanowisko nr 203 armaty 130 mm.-
    - tu znajduje się jedyna ocalała na stanowisku armata 130 mm.
  • 204 - dobudowane po wojnie po wojnie stanowisko nr 204 armaty 130 mm.
  • 205 - centrala artyleryjska dla armat 100 i 130 mmm
  • 208 - Zapasowy Punkt Kierowania Ogniem - wieża dalmierza DM-4 dla armat 130 mm i 100 mm. (1949 r.)
  • 211 - schron mieszkalny dla załogi (powojenny)
  • 212 - schron mieszkalny dla załogi (powojenny)
  • GPKO - Główny Punkt Kierowania Ogniem - wieża dalmierza DM-4 dla armat 130 mm i 100 mm. (1949 r.)
  • 1001 - stanowisko armaty 100 mm (1955 r.)- Tu znajduje się jedyna ocalała na stanowisku armata 100 mm.
  • 1002 - stanowisko armaty 100 mm (1955 r.)
  • 1003 - stanowisko armaty 100 mm (1955 r.)
  • 1004 - stanowisko armaty 100 mm (1955 r.) - Stanowiska 1001 do 1004 połączone sa podziemnym, betonowym korytarzem.
  • 1005 - stanowisko dowodzenia baterii 100 mm (1949 r.)
  • 1017 - schron reflektora (lustro 1,8m) baterii 100 mm (1949 r.)
  • 1021 - centrala artyleryjska dla armat 100 mm
  • 1022 - warsztat samochodowy obsługujący m.in. reflektor
  • 1025 - schron agregatu elektrycznego dla baterii 100 mm. (1949 r.)
